Spínaný zdroj 5V/3A

Tento spínaný zdroj je postaven na LTC1625 a jednoho dvojitého mosfetu CEM9926. Výstupní napětí 5V , při proudu nad 3A dochází k limitaci, je odolný proti zkratu, max. vstupní napětí 20V. Vysoká účinnost která se v běžném provozu pohybuje kolem 90% a více. Další  vlastnosti najdete v přiložených datasheetech k obvodu LTC1625. Jumper na desce slouží k přepínání výstupního napětí 5V nebo 3.3V nicméně hodnoty součástek jsou optimalizovné pro výstupní napětí 5V.

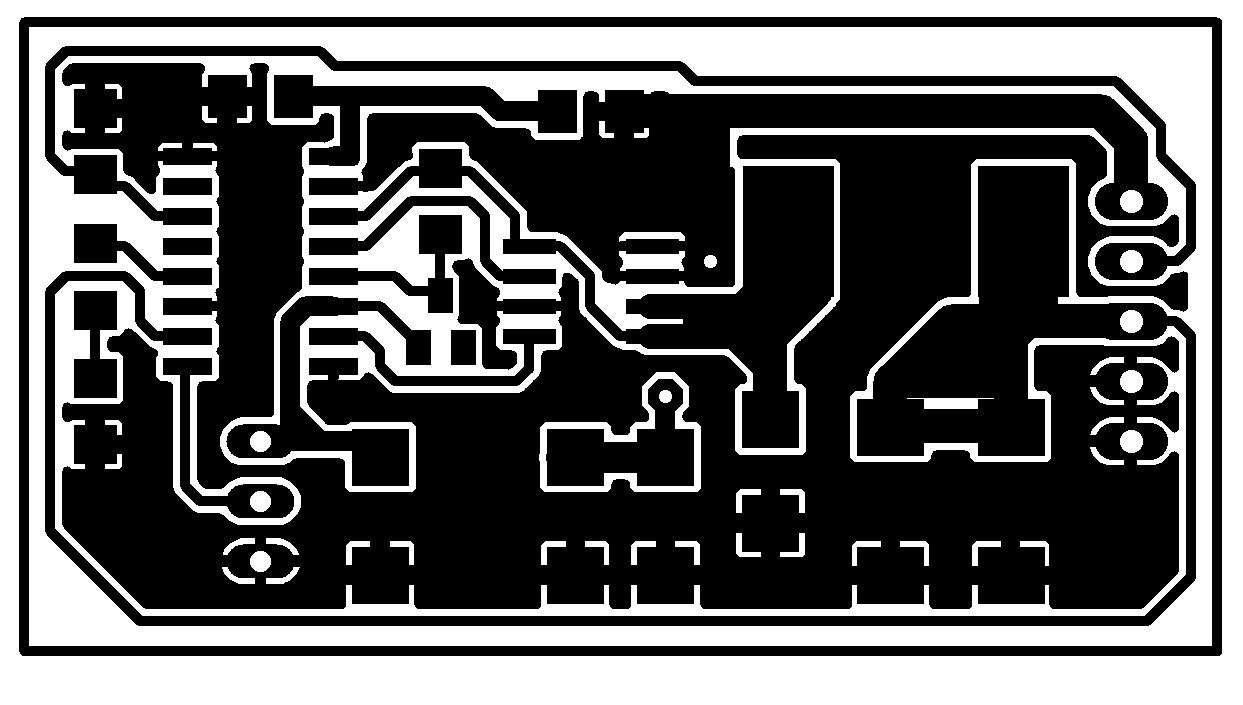

Pokud se chcete pustit do stavby, zde je potřebná dokumentace. Musím ale upozornit, že dostupnost součástek není nejlepší, většinu jsem objednávál u DigiKey.



Part list:

C1 100n C-EUC1206 C1206 rcl 1
C2 330p C-EUC1206 C1206 rcl 1
C3 100n C-EUC1206 C1206 rcl 1
C4 100uF CPOL-EUSMCD SMC_D rcl 1
C5 100uF CPOL-EUSMCD SMC_D rcl 1
C6 22uF CPOL-EUSMCC SMC_C rcl 1
C7 4.7uF CPOL-EUSMCC SMC_C rcl 1
C8 100n C-EUC1206 C1206 rcl 1
D1 BAS40 BAS40 SOT23 diode 1
D2 MBRS130LT3 MBRS130LT3 SMB diode 1
IC1 LTC1625CS LTC1625 SO16 linear 1
JP1 PINHD-1X5 1X05 pinhead 1
JP3 JP2E JP2 jumper 1
L1 39uH DR125 DR125 DR125 inductors 1
R1 4R7 R-EU_R1206 R1206 rcl 1
R2 10k R-EU_R1206 R1206 rcl 1
T1 CEM9926 SO8



Kondenzátory by měly být LowESR nejlépe AVX viz. datasheet k LTC1625 které se sice u nás vyrábí, ale těžce kupují.
