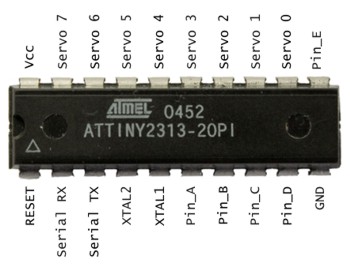

Mini 8x servo CPU ATTiny2313



Mini 8x je o 8bit AVR® RISC CPU Architecture s 2Kb EEPROM



  • Pracovní frekvence: 16Mhz
  • Napájení 5V spotřeba cca 4mA
  • Přenos dat - sériová linka , ovládací paket 4 Byte (3x datový + 1x CR)
  • Pouze jednosmětná komunikace - příjem dat
  • Komunikační rychlost seriové linky: 9600, 14400, 19200, 28800, 38400, 57600, 115200 bps
  • Rozsah šířky pulzu: 600us - 2400us
  • Krok 1us nebo 0.5us
  • 5x pin výstupní , ovládání 0/1 (0V-5V)

  • Možnost uložit do EEPROM minimální a maximální šířku pulsu (výchylku serva) a startovací pozici pro každé servo
  • Opakovací frekvence 50Hz (20ms) nezávislá na šířce jednotlivých pulsů



Software pro konfiguraci : ServoConfig

Ke spuštění programu je nutné mít instalovaný Windows .NET Framework 3.5 na Vašem OS. Volně stažtelný na stránkách Microsoft

Tabulka registrů



Právě toto hledáte ? Samotný naprogramovaný kontrolér Vám mohu zaslat za 350,- Kč.
